CARBONINI PLASMA BIG

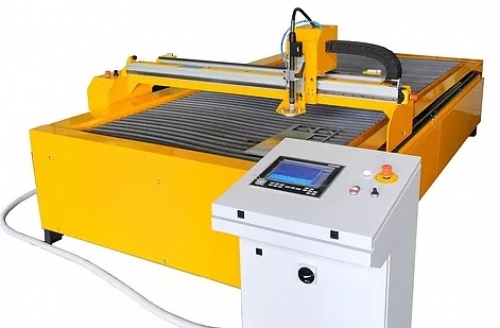

Установка плазменной резки CARBONINI PALSMA BIG 1,5x3

Станина

Установка состоит из двух продольно расположенных балок с линейными направляющими и зубчатыми рейками для перемещения портала. Опоры балок располагаются на расстоянии 2 м друг от друга и крепятся к полу специальными болтами.

Привод головки

Привод каретки плазменного и газового резаков: зубчатая реечная передача. Скорость перемещения каретки резака по двум осям 20 м/мин. Автоматический контроль зазора между соплом плазменного резака и поверхностью обрабатываемого листа – по напряжению дуги. Требуемый зазор обеспечивается электродвигателем постоянного тока управляемым непосредственно ЧПУ. Нужную начальную высоту прожига (которая в общем случае отлична от рабочей высоты) обеспечивает датчик с четырьмя щупами.

Система газовой резки

Система газовой резки включает газовый резак с емкостным датчиком контроля высоты, электроклапаны с редукторами давления.

Система ЧПУ

Пульт управления объединяет в себе ЧПУ, драйверы и другие схемы управления установкой. Загрузка программ для ЧПУ с удаленного компьютера осуществляется «флэш-картой». Пульт оборудован графическим (240 х 64 пикселей) дисплеем, на котором в реальном времени отображается траектория резки. Некоторые простые модели могут быть созданы оператором непосредственно в ЧПУ без помощи офисного компьютера. ЧПУ может вычислить и компенсировать любые неточности позиционирования листа. Рабочее напряжение: 220 В.

Программное обеспечение CarboWin

В стандартный комплект машины входит программное обеспечение CarboWin. По сравнению с предыдущей версией, она более проста в применении, оперативна и имеет более совершенную графику. Carbowin, в основе которой лежит операционная система Windows, позволяет формировать каталоги деталей, спроектированных с помощью любой программы CAD с интерфейсом DXF. Данная разработка способна размещать детали на металлическом листе таким образом, чтобы количество отходов было минимальным. При необходимости позиционирование деталей можно выполнять вручную.
